      機架式前端設備

      機架式前端設備

      當前位置:首頁 > 產品中心 > 傳輸建設 > HFC產品

      機架式前端設備

       基本參數

      設備類型 下行直調光發 下行外調光發 下行光收 上行光收
      產品型號 TFT1000M TFT1550D TFR7800J TRR7800L
      產品圖片
      波長(nm) 1310/1550 1550±10 1200~1600 1200~1600
      頻率范圍(MHz) 47~860/1000 47~860/1000 47~860/1000 5~200
      平坦度(dB) ±0.5 ±0.5 ±0.75 ±0.75
      插入損耗(dB) NA NA NA NA
      輸入反射損耗(dB) ≥16 ≥16 >45 >45
      輸出反射損耗(dB) >45 >45 ≥16 ≥16
      輸入光功率范圍(dBm) NA NA -8~+2 -27~+2
      光AGC范圍(dBm) NA NA -6~+2可選 -10~+1
      輸入電平典型值(dBµV) 77 80 NA NA
      輸入電平范圍(dBµV) 72~82 75~85 NA NA
      輸出電平(dBµV) NA NA ≥96  *5 ≥100  *7
      輸出光功率(dBm) 6~14 7~10 NA NA
      衰減調節范圍(dB) 0~20 *1 0~20 *1 0~20 0~20
      斜率調節范圍(dB) NA NA 0~18 NA
      隔離度(dB) ≥50  *2 ≥50  *2 NA >70
      C/N(dB) ≥51  *3 ≥52  *3 ≥51  *3 NA
      CTB(dB) ≥65  *3 ≥66  *3 ≥65  *3 NA
      CSO(dB) ≥61  *3 ≥66  *3 ≥61  *3 NA
      動態范圍@NPR≥30dB(dB) NA NA NA ≥20
      輸入RF端口數 2   *2 2   *2 NA NA
      輸出RF端口數 NA NA 1或2 1~4
      輸入光口數 NA NA 1或2 *6 1~4
      輸出光口數 1 1或2 NA NA
      RF接頭類型 公制或英制 公制或英制 公制或英制 公制或英制
      光接頭類型 SC/APC or FC/APC SC/APC or FC/APC SC/APC or FC/APC SC/APC or FC/APC
      工作模式 AGC、MGC AGC、MGC AGC、MGC AGC、MGC
      功耗(W) <15 <50 <12 <10
      RF檢測 支持 支持 支持 支持
      工作溫度范圍(°C) -20~+60 -20~+60 -20~+60 -20~+60
      工作濕度范圍(%) 5~95 *4 5~95 *4 5~95 *4 5~95 *4
      切換時間 NA NA NA NA
      MTBF(小時) >10萬 >10萬 >10萬 >10萬
      外形尺寸 485×43×300 485×43×300 485×43×300 485×43×300
      注:1.工作在MGC狀態時;
      2.具備-12dB高隔離度插入口,與主口間隔離度≥50dB;
      3.按照《GYT 143-2000 有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》A類要求進行測試;
      4.無冷凝;
      5.兩口輸出狀態;
      6.兩路光輸入時具備光輸入備份功能;
      7.-10dBm接收時;
      8.輸出光功率支持向下調節3dB,向上調節0.5dB,步進為0.5dB;
      9.8至32路輸出口功率;
      10.廣播輸入光功率;
      11. 廣播和插播復用后輸出時兩者之間的差值,自動調節時,插播光功率較廣播光功率低6dB。


      設備類型 光放大 光開關 射頻開關 下行插播型光發 鉺鐿大功率光放
      產品型號 LTEDFA-1550 LTSW-2 RF1200 TFT1550N TOA-1000-F

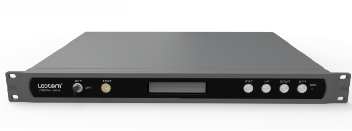

      產品圖片 TOA1000F
      波長(nm) 1530~1565 1250~1610 NA 1550±20 1540~1565
      頻率范圍(MHz) NA NA 47~1000 47~860或1000 NA
      平坦度(dB) NA NA ±0.75 ±0.5 NA
      插入損耗(dB) NA ≤2.0 ≤2.0 1
      輸入反射損耗(dB) ≥60 ≥55 ≥16 ≥16 ≥60
      輸出反射損耗(dB) ≥60 ≥55 ≥16 >45 ≥60
      輸入光功率范圍(dBm) -10~+10 -10~+24 NA -5~10 *10 -5~10
      光AGC范圍(dBm) NA NA NA NA NA
      輸入電平典型值(dBµV) NA NA NA NA NA
      輸入電平范圍(dBµV) NA NA 96~106 75~95 NA
      輸出電平(dBµV) NA NA NA NA NA
      輸出光功率(dBm) 10~25 NA NA 6~14 10~22 *9
      衰減調節范圍(dB) -3~0.5dB NA NA 0~8 *11 -3~+5dB
      斜率調節范圍(dB) NA NA NA NA NA
      隔離度(dB) ≥45 ≥50 ≥70 NA ≥45
      C/N(dB) ≥51 NA NA ≥51 *3 ≥51
      CTB(dB) ≥63 NA NA ≥65 *3 ≥63
      CSO(dB) ≥63 NA NA ≥61 *3 ≥63
      動態范圍@NPR≥30dB(dB) NA NA NA NA NA
      輸入RF端口數 NA NA 2 1 NA
      輸出RF端口數 NA NA 1 NA NA
      輸入光口數 1 2 NA 1 1~2
      輸出光口數 1~2 1 NA 1 8~32
      RF接頭類型 NA NA 公制或英制 公制或英制 NA
      光接頭類型 SC/APC 或 FC/APC SC/APC 或 FC/APC NA SC/APC 或 FC/APC SC/APC 或 FC/APC
      工作模式 NA Auto、Manual Auto、Manual AGC、MGC NA
      功耗(W) <11 <5 <1 <20 <30
      RF檢測 支持 支持 支持 支持 支持
      工作溫度范圍(°C) -20~+60 -20~+60 -20~+60 -20~+65 -20~+65
      工作濕度范圍(%) 5~95 *4 5~95 *4 5~95 *4 5~95 *4 5~95 *4
      切換時間 NA <10 <15 NA NA
      MTBF(小時) >10萬 >10萬 >10萬 >10萬 >10萬
      外形尺寸 485×43×300 485×44×362 485×43×300 483×44×348 483×44×348
      注:1.工作在MGC狀態時;
      2.具備-12dB高隔離度插入口,與主口間隔離度≥50dB;
      3.按照《GYT 143-2000 有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》A類要求進行測試;
      4.無冷凝;
      5.兩口輸出狀態;
      6.兩路光輸入時具備光輸入備份功能;
      7.-10dBm接收時;
      8.輸出光功率支持向下調節3dB,向上調節0.5dB,步進為0.5dB;
      9.8至32路輸出口功率;
      10.廣播輸入光功率;
      11. 廣播和插播復用后輸出時兩者之間的差值,自動調節時,插播光功率較廣播光功率低6dB。
